Описание
- Клапан DXJ3 представляет собой четырехлинейный пропорциональный сервоклапан с золотником, перемещающимся в специальной гильзе. Клапан имеет прямой линейный электропривод, обеспечивающий высокую динамическую характеристику вне зависимости от давления в системе. Положение золотника контролируется линейным датчиком (типа LVTD) c обратной связью, обеспечивающим высокую точность и воспроизводимость.
- Клапаны выпускаются с 4-мя различными диапазонами регулировки расхода до 40 л/мин, золотниками с нулевым перекрытием и монтажной схемой в соответствии со стандартами СЕТОР и ISO.
- Клапан имеет встроенный электронный блок, основанный на технологии SMD, обеспечивающий стандартную регулировку и упрощающий электрические соединения. Блок не требует никакой регулировки, кроме электронной регулировки нуля.
- Клапан пригоден для управления в режиме с обратной связью, скоростью и давлением. При перебое в подаче питания или при подаче нулевого опорного сигнала золотник автоматически переводится в центральное положение, в котором клапан обеспечивает минимальную утечку в зависимости от давления в системе.
Код для заказа:
| 1 | - | 2 | 3 | 4 | 5 | / | 6 | 7 | / | 8 | 9 |
| DXJ3 | D | 0 | L | 05 | 10 | N | E0 | K11 |
| 1 | Пропорциональный клапан со встроенной электроникой и обратной связью СЕТОР 03 | |||
| 2 | Симметричная установка золотника | |||
| 3 | Золотник с нулевым перекрытием | |||
| 4 | Золотник с линейными характеристиками расхода | |||
| 5 | Номинальный расход при ΔР = 10 бар |
05 = 5 л/мин 10 = 10 л/мин |
20 = 20 л/мин 40 = 40 л/мин |
|
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 | ||
| 7 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
||
| 8 | Опорный сигнал | E0 = напряжение ±10 В (другие сигналы по запросу*) | ||
| 9 | Разъем | K11 = 6 контактов + «земля» | ||
Пример кода для заказа: DXJ3-D0L40/10N/E0K11 - сервоклапан, 350 бар, 40 л/мин.

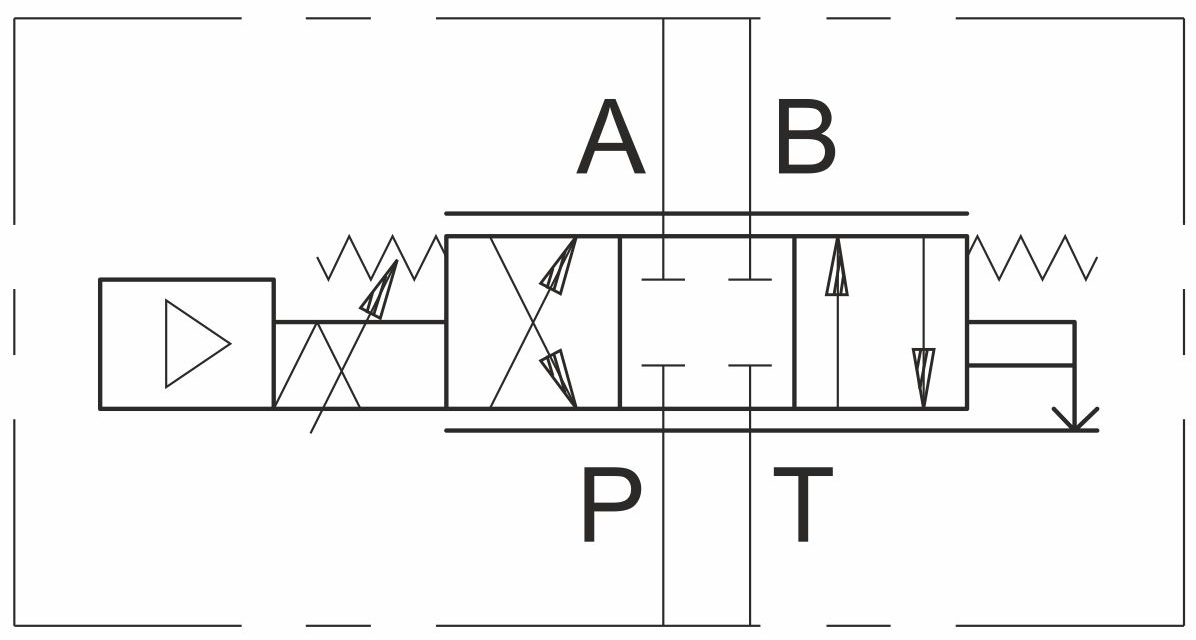

Обозначение на гидравлических схемах:

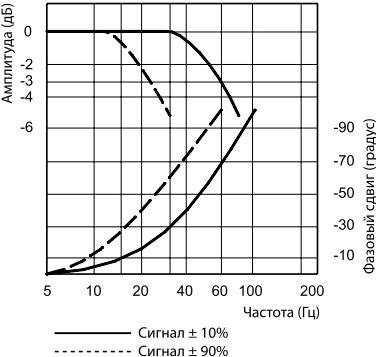

Амплитудно-фазово-частотная характеристика:
Характеристики
Артикул
DXJ3
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Номинальный расход
до 40 л/мин
Время отклика
12/20 мс
Гистерезис
< 0,2%
Точность
< ±0,1%
Входной сигнал
±10В
Температура эксплуатации
-20...+60 ºС
Дополнительно
Нулевое перекрытие золотника. Стыковой монтаж по стандарту ISO 4401 (CETOP RP121H) Различные номинальные расходы
Гарантия
2 года
