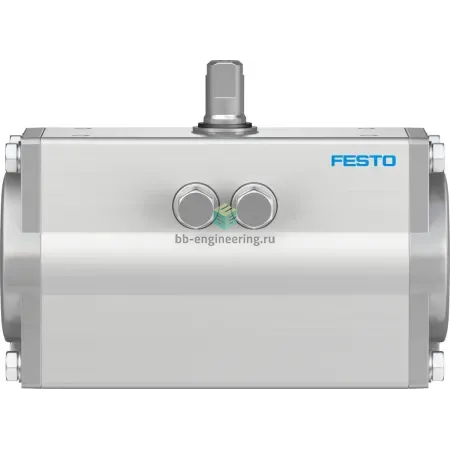

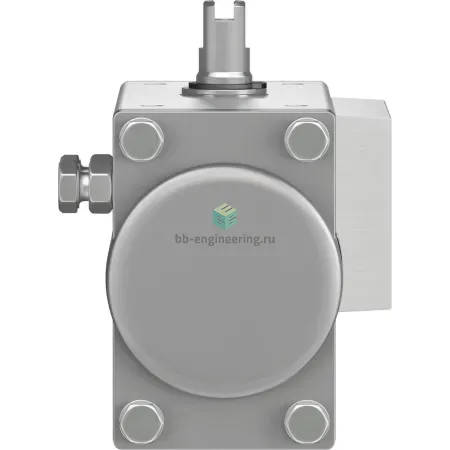

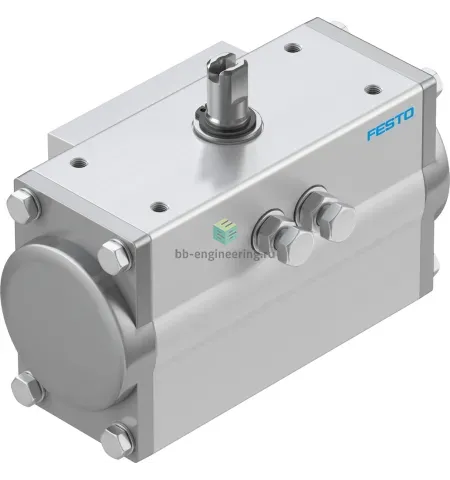

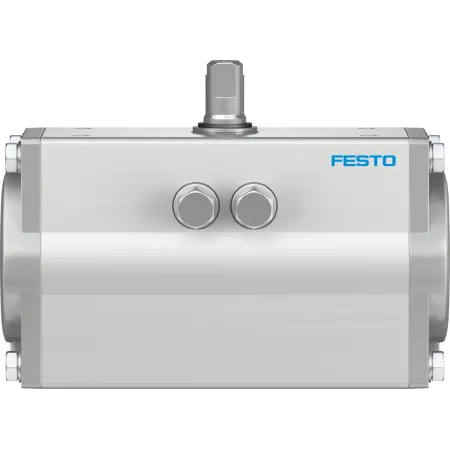

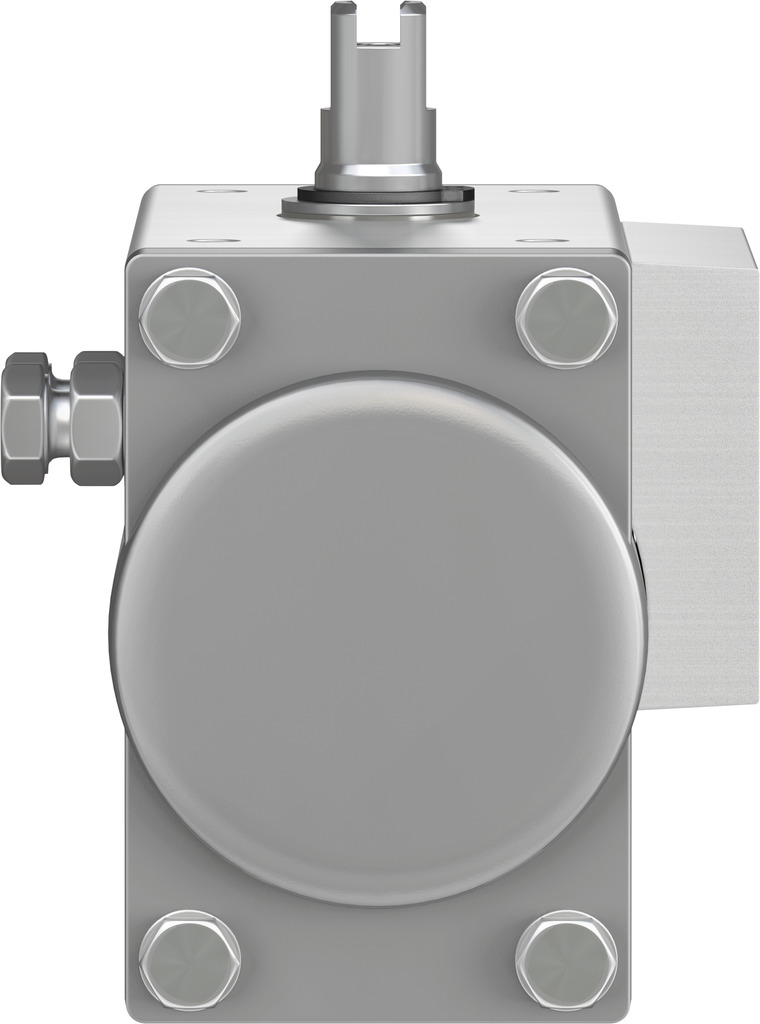

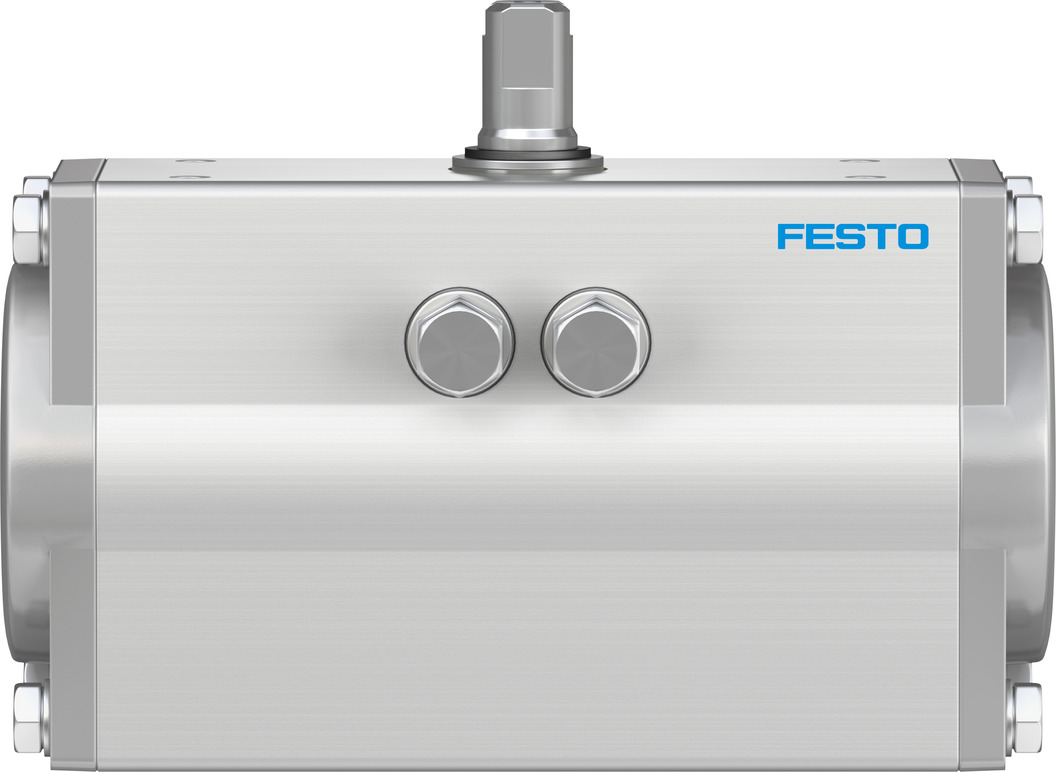

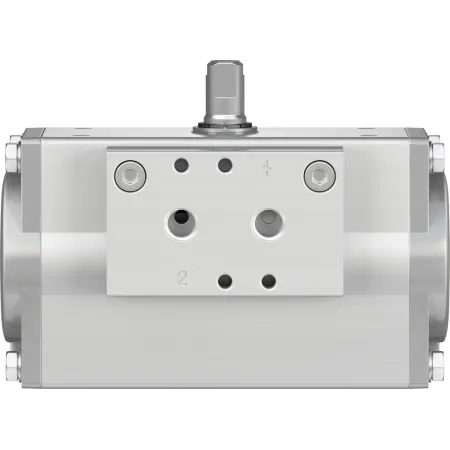

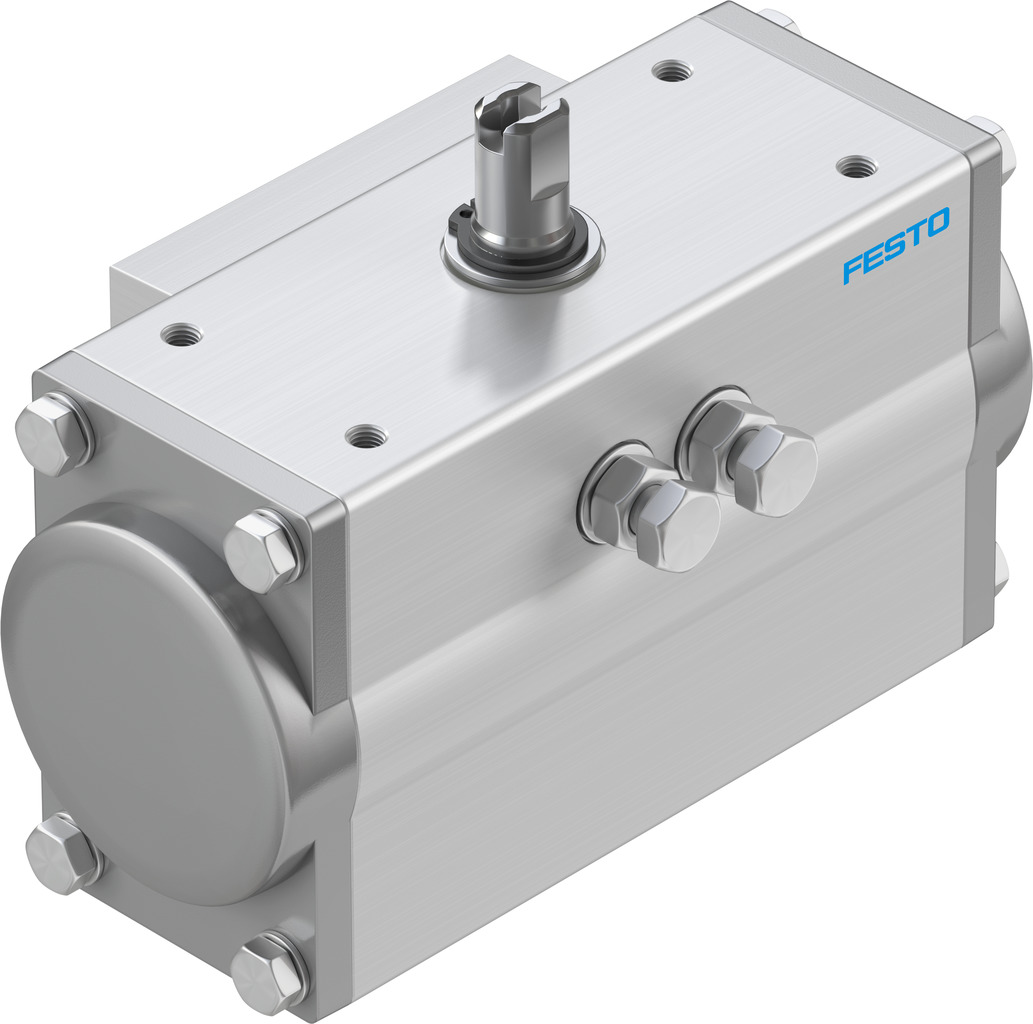

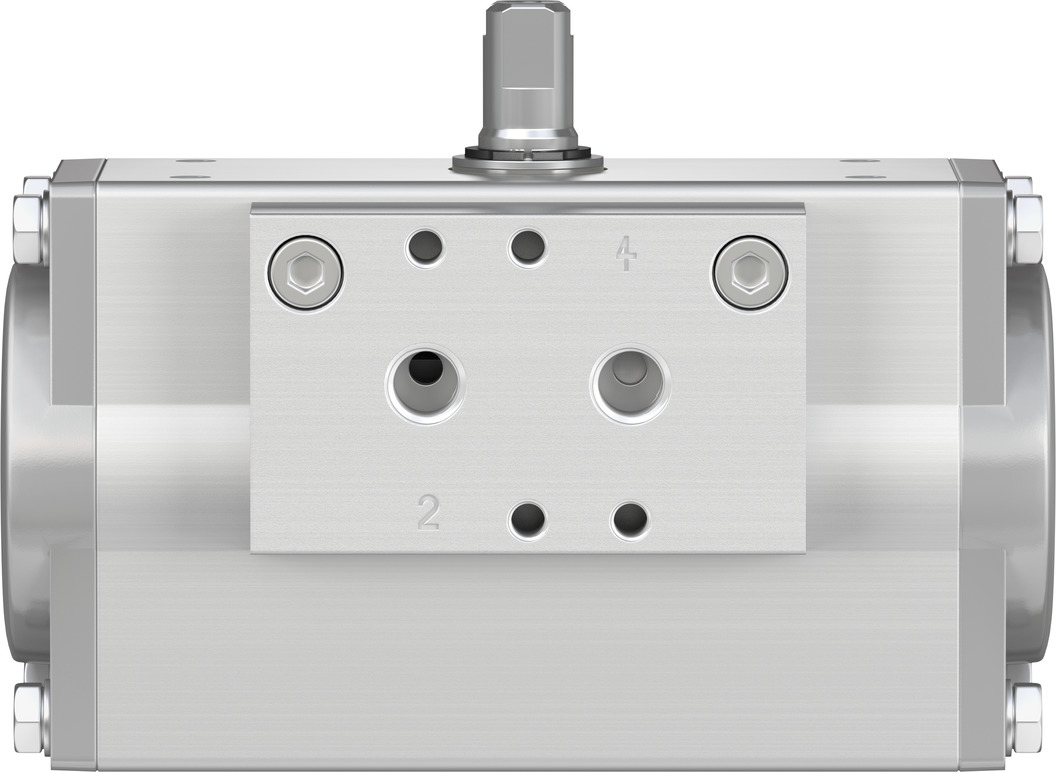

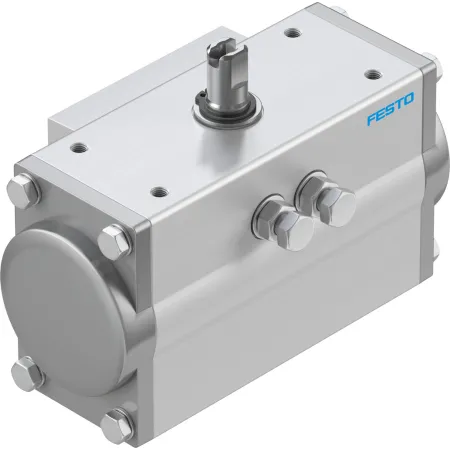

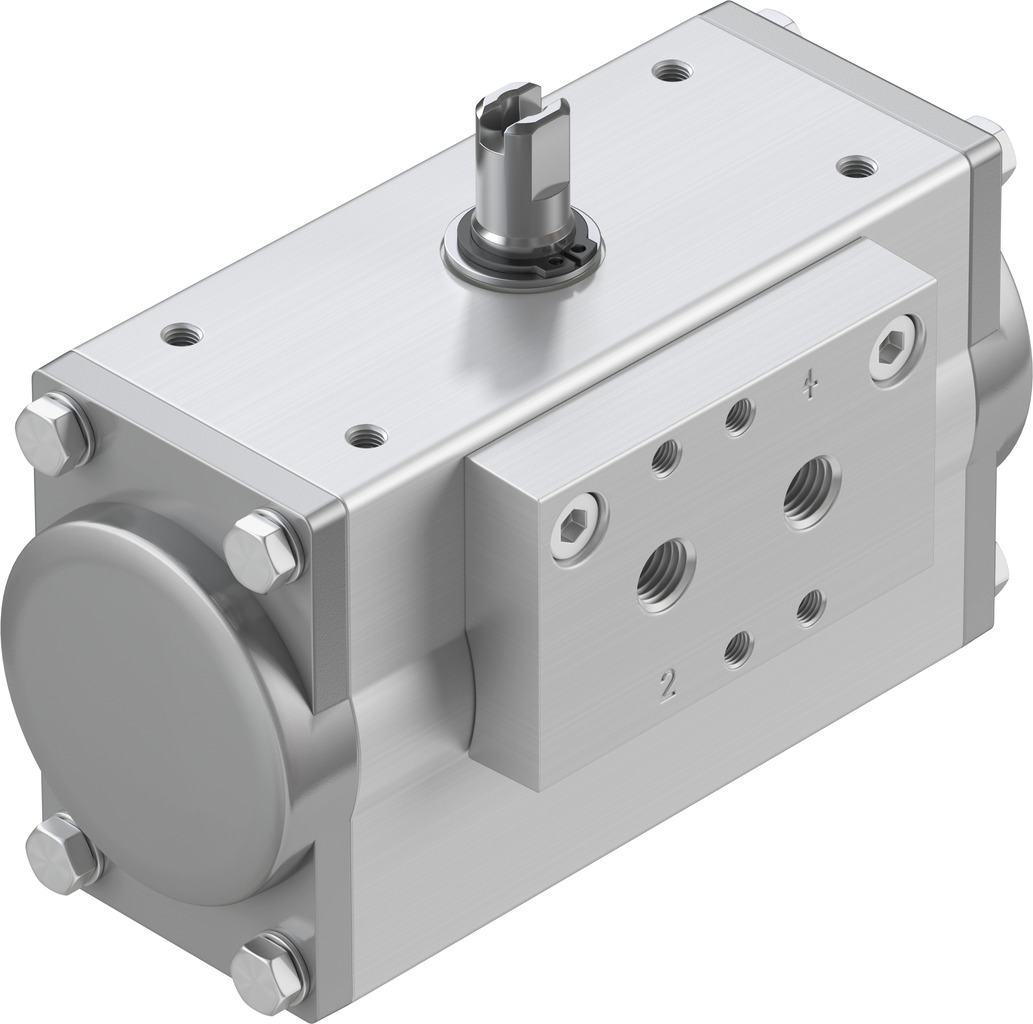

Описание DFPD-10-RP-90-RD-F04 8048010
Автор
Антон Бобров
Характеристики DFPD-10-RP-90-RD-F04 8048010
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 90
- -5 ÷ 5
- 85 ÷ 95
- 1
- F04
- 9x9
- 10
- ISO 5211
- VDI/VDE 3845 (NAMUR)
- VDI/VDE 3845 размер AA 1
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка) ,
- температура точки росы на 10°C ниже температуры окружающей/рабочей среды
- 2 ÷ 8
- -20 ÷ 80
- Ex h (герметическая изоляция)
- II 2D Ex h IIIC T105°C Db X
- II 2G Ex h IIC T4 Gb X
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- алюминий с покрытием
- Сталь нержавеющая
- сталь никелированная
- Отливка из нержавеющей стали
- POM
- Алюминий
- Анодированный алюминий
- Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
