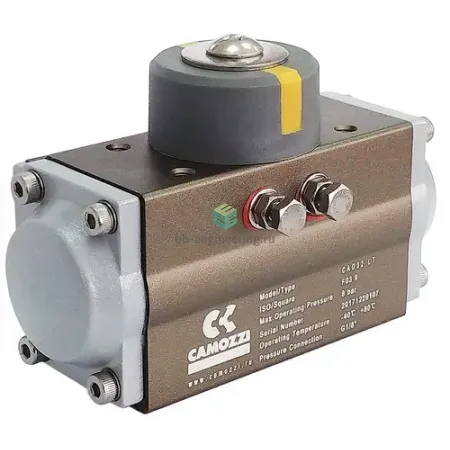

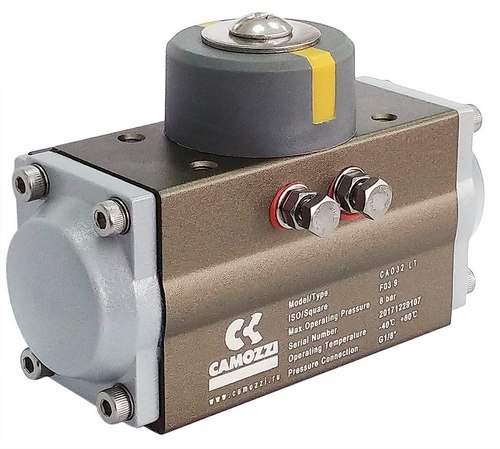

Описание CA032D-F03-9
- Имеют небольшой вес, легко устанавливаются на любой тип оборудования.
- Возможна установка дополнительных устройств (концевой выключатель, электроклапан, позиционер, ручной дублер и т.д.)
- Очень компактны, при этом развивают большие моменты
- Применяются для приведения в действие шаровых кранов дисковых поворотных затворов, где угол вращения составляет 90°
- Крутящий момент прямо пропорционален давлению рабочего воздуха – большему управляющему давлению соответствует больший крутящий момент
Автор
Антон Бобров
Характеристики CA032D-F03-9
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 90
- -5 ÷ 5
- 85 ÷ 95
- 0.07
- F03
- 9x9
- ISO 5211
- VDI/VDE 3845 (NAMUR)
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8
- -20 ÷ 80
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- CAMOZZI CA
