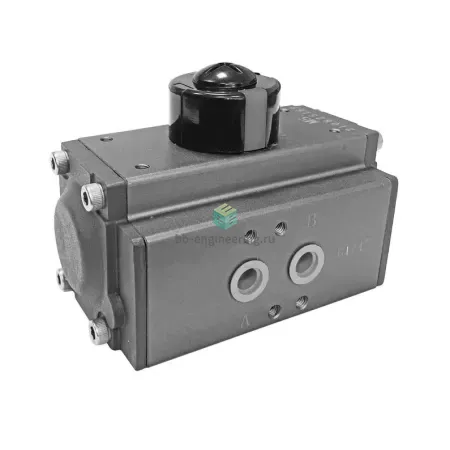

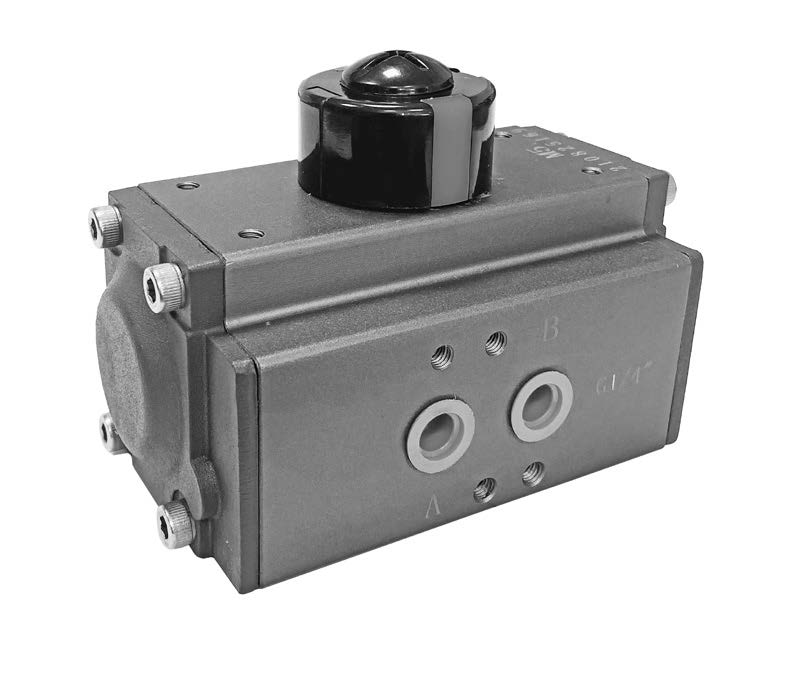

Описание EDA-300
Корпус приводов выполнен из экструдированного алюминия ASTM6005 с внутренней и внешней защитой поверхности от коррозии, хонингование гильзы цилиндра снижает коэффициент трения и увеличивает срок службы приводов.
Конструкция передачи рейка-шестерня с двумя симметрично расположенными поршнями обеспечивает компактные размеры привода, высокий крутящий момент и скорость срабатывания, возможен реверс направления вращения вала при развороте поршней.
Применение подшипников скольжения и направляющих для рейки-шестерни обеспечивают низкое трение, высокий ресурс и предотвращают выпадение вала привода.
Блок пружин выполнен в виде модульной конструкции, пружины имеют защитное антикоррозийное покрытие.
Обработка зубьев реечной передачи выполняется на станках с высокой точностью, что обеспечивает минимальные зазоры в зацеплении.
Присоединительные размеры приводов выполнены в соответствии со стандартами: ISO5211, DIN3337 и NAMUR для взаимозаменяемости и простого монтажа распределителей, концевых датчиков и других аксессуаров.
Автор
Антон Бобров
Характеристики EDA-300
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 90
- F16
- 46x46
- EN 15714-3 (NAMUR 2)
- ISO 5211
- 2 ÷ 8
- -20 ÷ 80
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- CAMOZZI EDA
