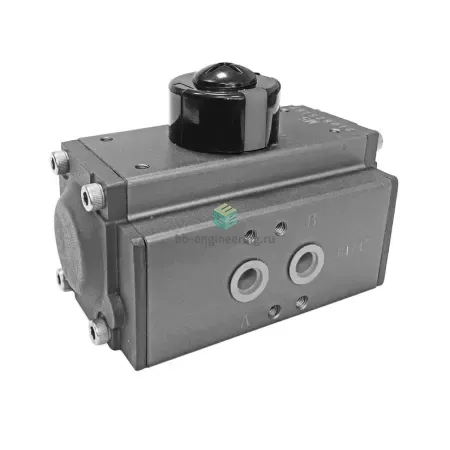

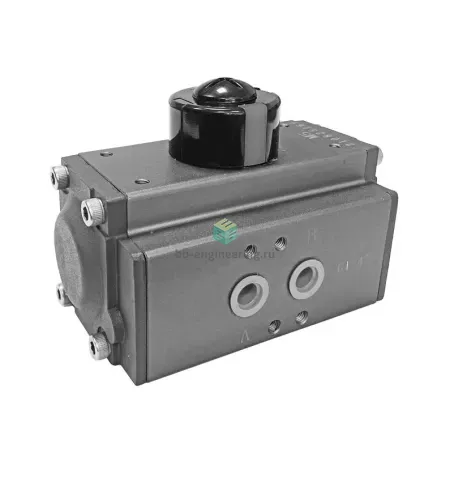

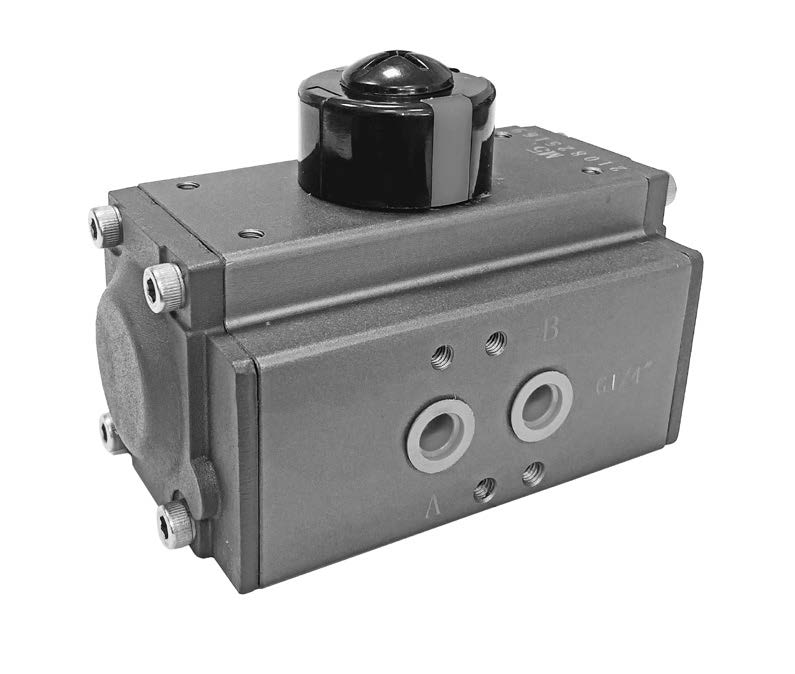

    ESR-350-S08 CAMOZZI - Пневмопривод запорной арматуры, одн. д., 3626 Нм, F16/25, вал 46 мм

    Написать отзыв
    205353
    ПроизводительCAMOZZI
    Тип действия: одностороннего действия • Типоразмер: 350 • Стандарт: EN 15714-3 (NAMUR 2), ISO 5211 • Подключение: G1/2;NAMUR 2 • Материал корпуса: алюминий
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание ESR-350-S08

    Корпус приводов выполнен из экструдированного алюминия ASTM6005 с внутренней и внешней защитой поверхности от коррозии, хонингование гильзы цилиндра снижает коэффициент трения и увеличивает срок службы приводов.

    Конструкция передачи рейка-шестерня с двумя симметрично расположенными поршнями обеспечивает компактные размеры привода, высокий крутящий момент и скорость срабатывания, возможен реверс направления вращения вала при развороте поршней.

    Применение подшипников скольжения и направляющих для рейки-шестерни обеспечивают низкое трение, высокий ресурс и предотвращают выпадение вала привода.

    Блок пружин выполнен в виде модульной конструкции, пружины имеют защитное антикоррозийное покрытие.

    Обработка зубьев реечной передачи выполняется на станках с высокой точностью, что обеспечивает минимальные зазоры в зацеплении.

    Присоединительные размеры приводов выполнены в соответствии со стандартами: ISO5211, DIN3337 и NAMUR для взаимозаменяемости и простого монтажа распределителей, концевых датчиков и других аксессуаров.

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара ESR-350-S08 CAMOZZI - Пневмопривод запорной арматуры, одн. д., 3626 Нм, F16/25, вал 46 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики ESR-350-S08

    Характеристики приводов
    Тип действия
    одностороннего действия
    Момент при номинальном рабочем давлении и угле поворота 0°
    3626
    Момент при номинальном рабочем давлении и угле поворота 90°
    2686
    Момент пружинного возврата для 0°
    1877
    Момент пружинного возврата для 90°
    2724
    Угол поворота
    • 90
    Характеристики запорной арматуры
    Присоединительный фланец управления арматурой (по ISO 5211)
    • F16
    • F25
    Присоединение вала арматуры
    • 46x46
    Кол-во пружин
    • 8
    Общие характеристики
    Типоразмер
    350
    Тип конструкции
    передача рейка-шестерня
    Стандарт
    • EN 15714-3 (NAMUR 2)
    • ISO 5211
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/2;NAMUR 2
    Условия эксплуатации
    Рабочее давление
    • 3 ÷ 8
    Номинальное рабочее давление
    5
    Рабочая температура
    • -20 ÷ 80
    Материалы
    Основной материал
    алюминий
    Корпус
    алюминий
    Дополнительные характеристики
    Совместимость
    • CAMOZZI EDA
    Идентификационные данные
    Производитель
    CAMOZZI
    Артикул
    ESR-350-S08
    Ед. изм.
    шт.
