Обзор
- Простое интегрирование в системы на основе промышленных витых пар.
- Исключительно короткое время монтажа.
- Металлический корпус, сертифицированный по 5 категории.
- Надежный контакт с экраном и специальный рельеф для защиты соединения от тяговых усилий, обеспечиваемый винтовым креплением подъемной крышки модуля.
- Исключение ошибок в монтаже за счет использования цветовой маркировки.
Особенности
- Простое подключение сетевых компонентов или терминалов к помехозащищенным каналам Industrial Ethernet FC.
- Снижение времени монтажа за счет использования FC кабелей и TP кордов.
- Высокая помехоустойчивость благодаря наличию металлического корпуса.
- Гибкие варианты установки соединителя RJ45 FC.
- Надежный контакт с экраном и отсутствие тяговых усилий на контактных соединениях.
- Исключение ошибок в монтаже благодаря использованию цветовой маркировки контактов.
Область применения
Соединитель Industrial Ethernet FC RJ45 обеспечивает возможность подключения к промышленным сетям на основе витых пар FC TP кордов с гнездом RJ45. За счет установки в ряд нескольких соединителей RJ45 FC можно получать большое количество точек подключения.
Например, в 19” конструктиве в один ряд можно устанавливать до 16 соединителей RJ45 FC.
IE TP корд может быть использован для подключения к IE FC розетке RJ45 (10/100 Mбит/сек)
Дизайн
Соединитель Industrial Ethernet FC RJ45 выпускается в металлическом корпусе и соответствует 5 категории международных кабельных стандартов ISO/IEC 11801 и EN 50173. Он может монтироваться на 35-мм профильные шины DIN или на плоские поверхности через 4 отверстия в корпусе.
Соединитель RJ45 FC оснащен:
- 4 контактами с цветовой маркировкой для подключения промышленных витых пар Industrial Ethernet FC. Соединение с жилами кабеля осуществляется методом прокалывания изоляции.
- Гнездом RJ45 с защитной крышкой для подключения различных типов TP кордов.
Функции
Соединитель Industrial Ethernet FC RJ45 подключается непосредственно к Industrial Ethernet FC кабелю. Через его гнездо RJ45 с помощью TP кордов и кабелей RJ45 к сети Industrial Ethernet производится подключение различных сетевых компонентов и терминалов.

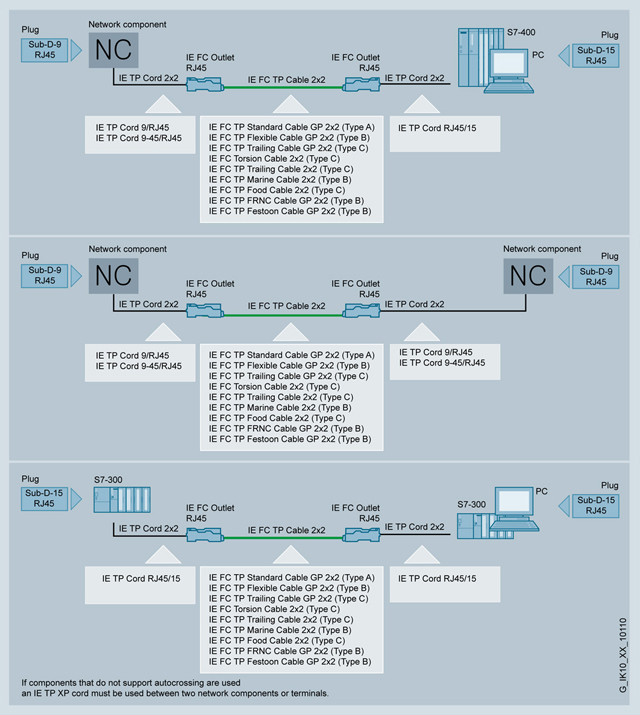

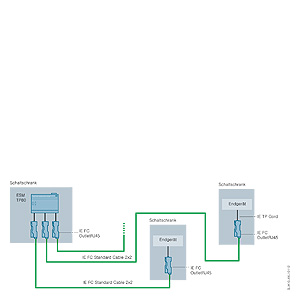

Конфигурации с соединителем RJ45 FC
Технические данные
Article number |
6GK1901-1FC00-0AA0 |
|
|---|---|---|
product type designation |
IE FC outlet RJ45 |
|
product brand name |
SIMATIC NET |
|
Technical Product Detail Page |
||
transfer rate |
||
transfer rate |
||
|
10 Mbit/s, 100 Mbit/s |
|
interfaces |
||
number of electrical connections |
||
|
1 |
|
|
1 |
|
type of electrical connection |
||
|
integrated insulation displacement contacts |
|
|
Yes |
|
mechanical data |
||
material of the enclosure |
metal |
|
number of reuses |
10 |
|
design, dimensions and weights |
||
width |
31.7 mm |
|
height |
107 mm |
|
depth |
30 mm |
|
net weight |
300 g |
|
connectable cable cross-section |
6.5 ... 6.5 |
|
fastening method |
||
|
Yes |
|
|
Yes |
|
ambient conditions |
||
ambient temperature |
||
|
-25 ... +70 °C |
|
|
-40 ... +70 °C |
|
|
-40 ... +70 °C |
|
protection class IP |
IP20 |
|
product features, product functions, product components general |
||
product feature |
||
|
Yes |
|
|
Yes |
|
standards, specifications, approvals |
||
certificate of suitability |
||
|
Yes |
|
standard for structured cabling |
Cat5 |
|
further information internet links |
||
internet link |
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
security information |
||
security information |
Siemens provides products and solutions with industrial cybersecurity functions that support the secure operation of plants, systems, machines and networks. In order to protect plants, systems, machines and networks against cyber threats, it is necessary to implement - and continuously maintain - a holistic, state-of-the-art industrial cybersecurity concept. Siemens’ products and solutions constitute one element of such a concept. Customers are responsible for preventing unauthorized access to their plants, systems, machines and networks. Such systems, machines and components should only be connected to an enterprise network or the internet if and to the extent such a connection is necessary and only when appropriate security measures (e.g. firewalls and/or network segmentation) are in place. For additional information on industrial cybersecurity measures that may be implemented, please visit www.siemens.com/cybersecurity-industry. Siemens’ products and solutions undergo continuous development to make them more secure. Siemens strongly recommends that product updates are applied as soon as they are available and that the latest product versions are used. Use of product versions that are no longer supported, and failure to apply the latest updates may increase customer’s exposure to cyber threats. To stay informed about product updates, subscribe to the Siemens Industrial Cybersecurity RSS Feed under . (V4.7) |
|
Дальнейшая информация
Selection Tool:
The TIA Selection Tool is available to assist you in selecting cabling systems for SIMATIC NET at:
www.siemens.com/tst
Ordering overview:
You can find more information on the FastConnect range in the "Cabling technology for communication networks in industry" ordering overview
