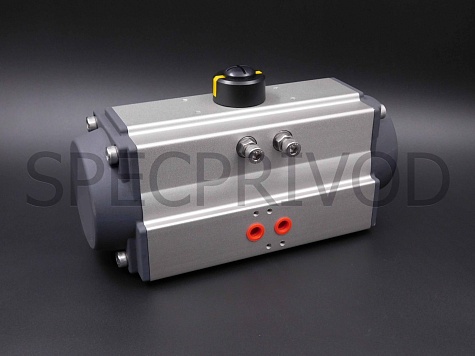

    SC-RST140-90 Пневмопривод

    Написать отзыв
    334425
    Доставка в Алматы Изменить
    ПроизводительSPECPRIVOD
    Тип действия: одностороннего действия • Типоразмер: 140 • Стандарт: ISO 5211, VDI/VDE 3845 (NAMUR)
    + −
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SC-RST140-90

    Поворотные цилиндры для монтажа на шаровые краны и дисковые затворы с фланцевым креплением по стандарту ISO 5211/DIN3337. Корпус из экструдированного алюминия с глубоким анодированием внутренней и наружной поверхностей. Возможность крепления концевых датчиков, распределителей с присоединением NAMUR. Возможное количество возвратных пружин от 5 до 12 штук (уточняйте у менеджера)

    Особенности:

    • Подходят для кранов серий Q610, Q611, Q672, Q641
    • Подходят для дисковых затворов D671
    • Управляются сжатым воздухом
    • Двустороннего действия – возврат поршней с помощью давления воздуха
    • 2 болта для подстройки крайних положений клапана на ±5°
    • Возможность установки на привод блока индикации положения SC-ALP-210N
    • Долгий срок службы
    • Бесшумная работа

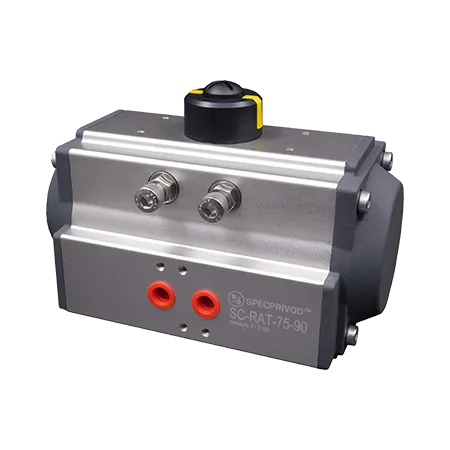

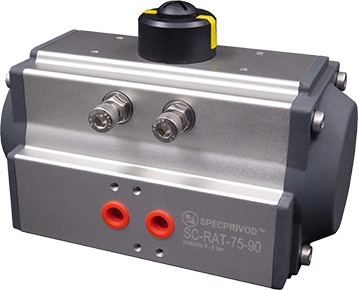

    Пневмопривод SC-RST140-90

    Модель A B C D E F G H I J K L M N Z Ø Подвод воздуха
    RAT-32 23 23 46 46 66 46 25 50 Ø36 M5x8 9 12 110 Ø40 G1/8"
    RAT-40 28.5 36.5 60 60 80 52 30 80 Ø36 Ø50 M5x8 M6x10 11 14 122 Ø40 G1/4"
    RAT-52 30 41.5 65.5 72 92 65 30 80 Ø36 Ø50 M5x8 M6x10 11 14 147 Ø40 G1/4"
    RAT-63 36 47 81 88 108 72 30 80 Ø50 Ø70 M6x10 M8x13 14 18 168 Ø40 G1/4"
    RAT-75 42 53 94 99.5 119.5 81 30 80 Ø50 Ø70 M6x10 M8x13 14 18 184 Ø40 G1/4"
    RAT-83 46 57 98.4 108.7 128.7 92 30 80 Ø50 Ø70 M6x10 M8x13 17 21 204 Ø40 G1/4"
    RAT-92 50 58.5 111 116.5 136.5 98 30 80 Ø50 Ø70 M6x10 M8x13 17 21 262 Ø40 G1/4"
    RAT-105 57.5 64 122.5 133 153 109.5 30 80 Ø70 Ø102 M8x13 M10x16 22 26 268 Ø40 G1/4"
    RAT-125 67.5 74.5 145.5 155 185 127.5 30 130 Ø70 Ø102 M8x13 M10x16 22 26 301 Ø55 G1/4"
    RAT-140 75 77 161 172 202 137.5 30 130 Ø102 Ø125 M10x16 M12x20 27 31 390 Ø55 G1/4"
    RAT-160 87 87 184 197 227 159 30 130 Ø102 Ø125 M10x16 M12x20 27 31 458 Ø55 G1/4"
    RAT-190 103 103 215 230 260 189 30 130 Ø140 M16x25 36 50 525 Ø80 G1/4"
    RAT-210 113 113 235.5 255 285 210 30 130 Ø140 M16x25 36 50 532 Ø80 G1/4"
    RAT-240 130 130 264.5 289 319 245 30 130 Ø165 M20*25 46 60 602 Ø80 G1/4"
    RAT-270 147 147 299 326 356 273 30 130 Ø165 M20*25 46 60 7178 Ø80 G1/2"
    RAT-300 1262 174 330 350 380 312 30 130 Ø165 M20*25 46 60 760 Ø80 G1/2"
    RAT-350 190 195 483 410 440 365 30 130 Ø165 Ø254 M20*25 8xM16x25 46 60 920 Ø80 G1/2"
    RAT-400 260 260 466 466 496 298 30 130 Ø165 Ø254 M20*25 8xM16x25 55 60 940 Ø80 G1/2"

    Таблица усилий

    Давление, Бар 2,5 3 4 5 6 7 8 Крутящий момент от пружины
    Модель Кол-во пружин 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец 0° Начало 90° Конец
    RST-52 5 5.7 3.8 7.6 5.7 6.2 4.3
    6 4.9 2.5 6.9 4.5 10.9 8.5 7.4 5.0
    7 4.0 1.3 6.0 3.3 9.8 7.3 14.0 10.4 8.6 5.9
    8 5.2 2.0 9.2 6.0 13.2 9.1 17.2 14.1 9.9 6.7
    9 4.3 0.8 8.3 4.8 12.3 7.9 16.3 12.8 20.3 16.8 11.1 7.6
    10 7.4 3.6 11.5 6.7 15.5 11.6 19.5 15.6 12.4 8.5
    11 6.6 2.3 10.6 5.4 14.6 10.4 18.6 14.3 22.6 18.3 13.6 9.3
    12 9.7 4.2 13.8 9.1 17.8 12.2 21.8 17.1 14.8 10.2
    RST-63 5 11.4 7.7 15.0 11.4 22.3 14.9 10.4 6.8
    6 10.1 5.7 13.6 9.3 20.9 16.6 28.3 23.9 12.5 8.2
    7 8.6 3.6 12.5 7.2 19.5 14.5 26.8 21.9 14.6 9.6
    8 10.9 5.1 18.2 12.4 25.5 19.8 32.8 27.0 40.1 34.3 16.7 10.9
    9 16.8 10.4 24.1 17.7 31.4 24.9 38.7 32.2 18.8 12.3
    10 1.4 8.2 22.8 15.5 30.0 28.8 37.3 30.1 44.7 37.4 20.9 13.7
    11 21.5 13.5 28.7 20.7 36.0 28.0 43.3 35.3 22.9 15.0
    12 20.0 11.4 27.3 18.6 34.6 25.9 41.9 33.3 25.0 16.4
    RST-75 5 14.5 10.6 19.4 15.5 29.5 25.7 14.5 10.5
    6 12.4 7.6 17.3 12.6 27.4 22.7 37.5 32.8 17.4 12.7
    7 10.4 4.8 15.2 9.7 25.3 19.9 35.4 29.9 20.3 14.8
    8 13.1 6.8 23.1 16.9 33.3 27.0 43.2 37.0 53.3 47.0 23.3 16.9
    9 21.0 14.1 31.2 24.1 41.1 34.1 51.3 44.2 26.1 19.0
    10 19.0 11.1 28.8 21.2 39.0 31.2 49.1 41.2 59.1 51.2 29.0 21.1
    11 27.0 18.3 37.0 28.3 47.0 38.4 57.0 48.4 31.9 23.2
    12 24.9 15.4 34.9 25.4 44.9 35.4 54.9 45.4 34.7 25.3
    RST-83 5 23.3 16.1 31.1 24.0 46.8 39.7 23.0 15.8
    6 20.1 11.5 28.0 19.3 43.7 35.1 59.4 50.7 27.6 19.0
    7 17.0 6.9 24.8 14.8 40.5 30.5 56.2 46.2 32.2 22.1
    8 21.7 10.1 37.4 25.8 53.1 41.5 68.8 57.7 84.5 72.9 36.8 22.3
    9 34.2 21.3 49.9 37.0 65.6 52.6 81.2 68.3 41.4 28.5
    10 31.0 16.6 46.7 32.3 62.4 48.0 78.1 63.7 93.8 79.3 46.0 31.6
    11 43.6 27.7 59.3 43.4 75.0 59.1 90.6 74.8 50.6 34.8
    12 40.4 23.2 56.1 38.9 71.7 54.5 87.4 70.2 55.2 38.0
    RST-92 5 33.1 22.0 44.2 33.2 66.8 55.9 34.4 23.3
    6 28.4 15.2 39.6 26.4 62.2 49.0 84.8 71.6 41.2 28.0
    7 28.3 8.2 34.9 19.4 57.5 42.1 80.2 64.7 48.1 32.7
    8 31.3 12.6 52.9 35.2 75.5 57.9 98.1 80.5 120.7 103.0 55.0 37.3
    9 48.2 28.4 70.9 51.0 93.5 73.6 116.0 96.1 61.9 42.0
    10 43.6 21.5 66.2 44.1 88.8 66.7 111.3 89.2 134.0 111.8 68.7 56.7
    11 61.5 37.2 84.1 59.9 106.6 82.4 129.2 105.0 75.6 51.4
    12 56.8 30.4 79.4 53.0 101.9 75.5 124.5 98.1 82.5 56.0
    RST-105 5 51.0 33.4 67.5 49.9 100.6 83.0 49.2 31.6
    6 44.7 23.5 61.1 40.0 94.2 73.2 127.3 106.2 59.1 38.0
    7 38.4 13.7 54.9 30.3 87.9 63.4 121.0 96.4 68.9 44.3
    8 48.5 20.4 81.6 53.5 114.7 86.5 147.7 119.6 180.8 152.7 78.7 50.6
    9 75.3 43.7 108.4 76.8 141.5 109.8 174.5 142.9 88.6 56.9
    10 68.9 33.4 102.0 66.5 135.1 99.6 168.2 132.6 201.2 165.7 98.4 63.3
    11 95.7 57.0 128.7 90.1 161.8 123.1 194.8 156.2 108.3 69.6
    12 89.4 47.5 122.5 80.6 155.5 113.6 188.6 146.7 118.1 75.9
    RST-125 5 73 47 98 72 148 122 79 52
    6 63 31 88 56 138 107 188 157 94 63
    7 52 15 77 40 127 90 178 141 110 73
    8 67 25 117 75 167 125 217 176 268 226 125 84
    9 107 59 157 109 207 159 257 210 141 94
    10 96 44 146 94 196 144 247 194 297 245 157 105
    11 136 78 186 128 236 178 286 228 173 115
    12 125 63 176 113 226 163 276 213 188 125
    RST-140 5 128 85 171 127 256 213 129 86
    6 111 59 154 102 239 187 325 273 155 103
    7 94 33 137 76 222 162 308 247 181 120
    8 120 50 205 136 291 221 376 307 462 392 206 137
    9 187 110 273 196 358 281 444 367 232 155
    10 170 84 256 169 341 255 427 340 512 426 258 172
    11 238 143 324 229 409 314 495 400 284 189
    12 221 118 307 203 392 289 478 374 310 206
    RST-160 5 193 124 289 191 392 324 208 140
    6 165 83 232 149 365 282 498 415 250 168
    7 137 41 203 107 336 240 469 373 292 196
    8 176 66 309 199 442 237 575 465 708 598 333 223
    9 280 157 413 290 546 423 679 556 375 251
    10 253 115 368 248 519 381 652 514 785 674 417 279
    11 358 207 491 340 624 473 757 606 458 307
    12 330 165 463 298 596 431 729 564 500 335
    RST-190 5 332 22 438 329 651 542 309 200
    6 292 161 398 267 611 480 824 693 371 240
    7 252 99 358 205 571 418 784 631 433 280
    8 318 143 531 356 744 569 957 782 1169 995 495 320
    9 491 295 704 507 917 720 1130 933 557 360
    10 451 233 664 446 877 658 1090 871 1302 1084 618 400
    11 624 384 837 597 1050 809 1263 1022 680 440
    12 584 322 797 535 1010 748 1223 960 742 480
    RST-210 5 390 285 523 418 789 684 380 275
    6 335 209 468 342 734 608 1000 874 456 330
    7 280 133 431 266 679 532 954 789 532 385
    8 358 190 624 456 890 722 1156 988 1422 1254 608 440
    9 569 380 835 646 1101 912 1367 1178 684 495
    10 514 304 780 570 1046 836 1312 1102 1578 1368 760 550
    11 725 494 991 760 1257 1026 1523 1292 836 605
    12 670 418 936 684 1202 950 1468 1216 912 660
    RST-240 5 552 409 744 600 1129 985 554 410
    6 335 297 662 489 1047 874 1432 1259 665 492
    7 280 187 580 379 964 764 1349 1149 775 575
    8 498 268 883 653 1267 1037 1652 1422 2037 1807 886 656
    9 800 542 1185 926 1569 1311 1954 1696 998 739
    10 718 431 1103 816 1488 1201 1872 1586 2257 1970 1108 821
    11 1021 705 1406 1090 1791 1474 2176 1859 1219 903
    12 939 594 1323 979 1708 1363 2093 1748 1330 985
    RST-270 5 903 675 1195 968 1779 1552 787 560
    6 790 519 1083 811 1667 1396 2252 1981 943 672
    7 679 361 972 654 1556 1238 2141 1823 1101 783
    8 860 497 1444 1081 2029 1666 2614 2252 3199 2836 1258 895
    9 1332 923 1917 1509 2502 2094 3087 2678 1416 1007
    10 1220 767 1805 1352 2390 2390 2974 2521 3556 3107 1572 1119
    11 1693 1194 2278 2278 2862 2364 3448 2949 1730 1231
    12 1582 1037 2167 2167 2751 2207 3336 2792 1887 1342
    RST-300 5 1097 729 1061 730
    6 935 494 1316 875 1273 876
    7 772 258 1153 639 1916 1402 1485 1022
    8 991 403 1754 1166 2517 1929 1697 1168
    9 1592 930 2355 1693 3118 2456 1909 1314
    10 1430 695 2193 1458 2956 2221 3719 2984 4482 3747 2122 1460
    11 2030 1222 2793 1985 3556 2748 4319 3511 2334 1606
    12 1868 986 2631 1749 3394 2515 4157 3275

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SC-RST140-90 Пневмопривод на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SC-RST140-90

    Характеристики приводов
    Тип действия
    одностороннего действия
    Угол поворота
    • 90 °
    Диапазон настройки конечного положения при 0°
    • -4 ÷ 4 º
    Диапазон настройки конечного положения при 90°
    • 86 ÷ 94 º
    Характеристики запорной арматуры
    Присоединение вала арматуры
    • 27x27 мм
    Общие характеристики
    Типоразмер
    140
    Стандарт
    • ISO 5211
    • VDI/VDE 3845 (NAMUR)
    Условия эксплуатации
    Рабочая среда
    • инертные газы
    • сжатый воздух
    Рабочее давление
    • 3 ÷ 8 бар
    Рабочая температура
    • -5 ÷ 80 °C
    Материалы
    Основной материал
    алюминий
    Дополнительные характеристики
    Совместимость
    • SPECPRIVOD RAT/RST
    Идентификационные данные
    Производитель
    SPECPRIVOD
    Артикул
    SC-RST140-90
    Ед. изм.
    шт.
