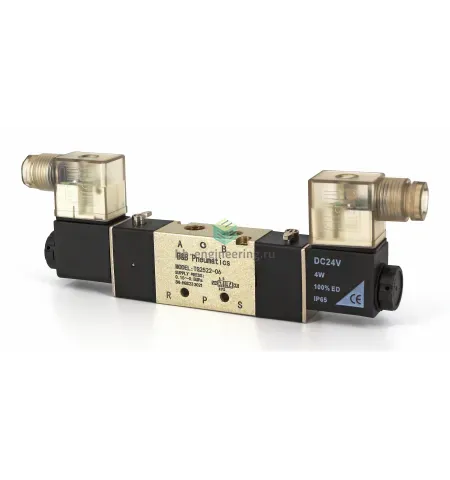

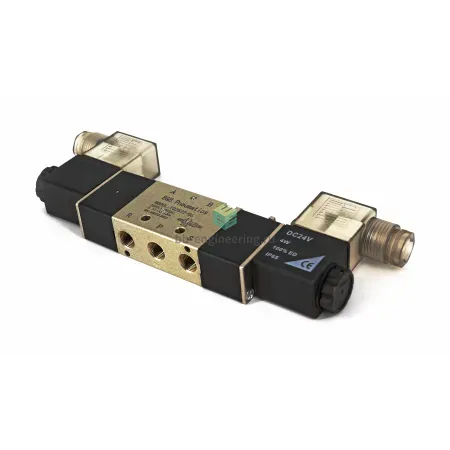

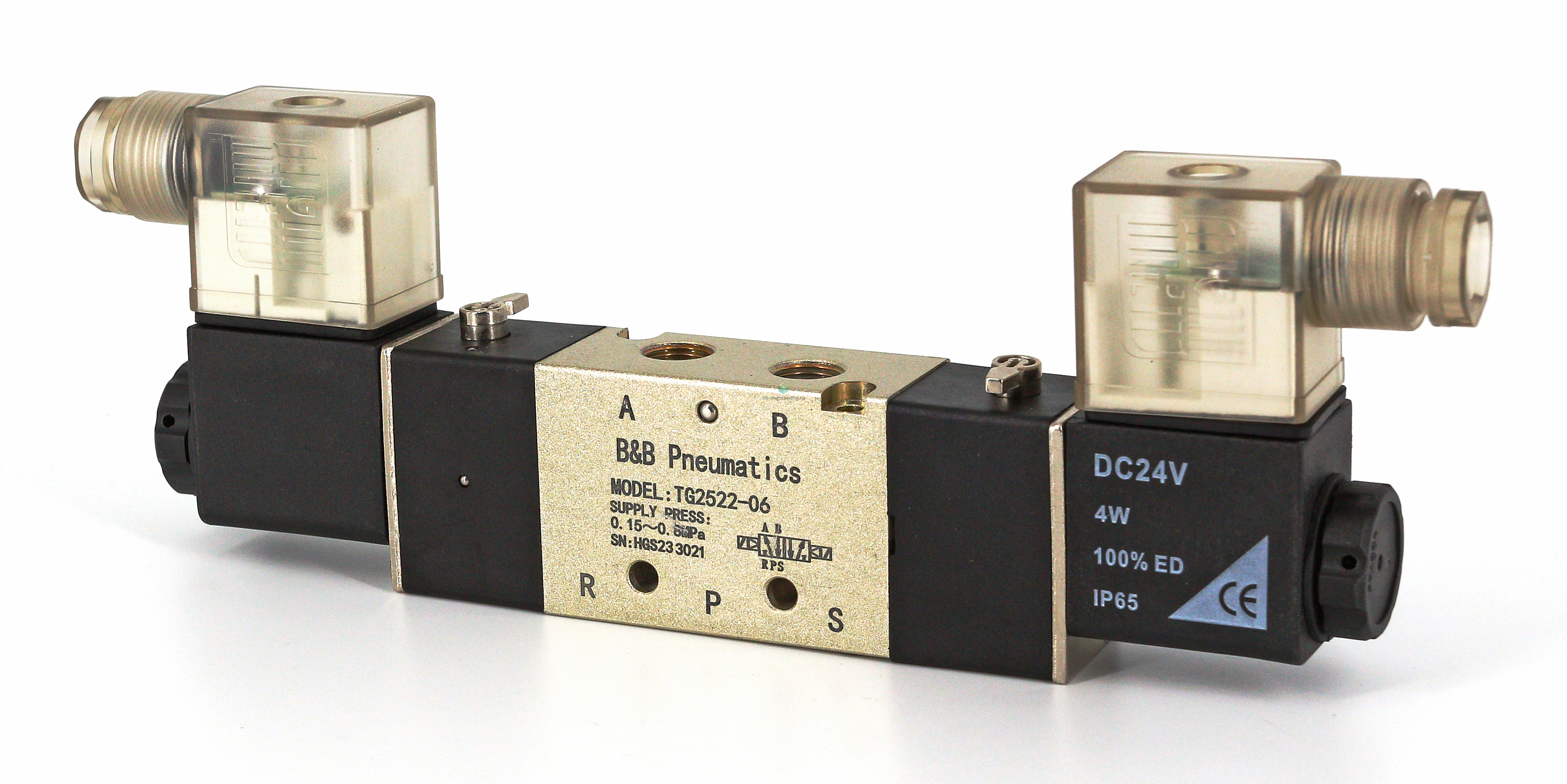

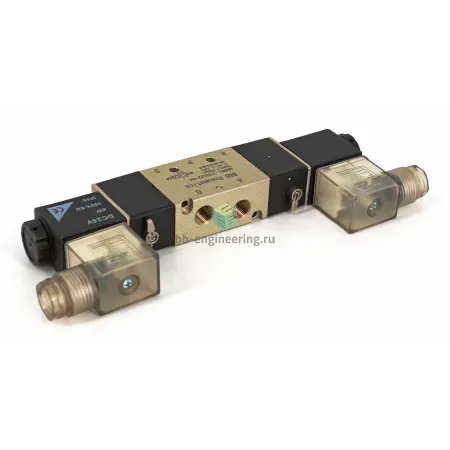

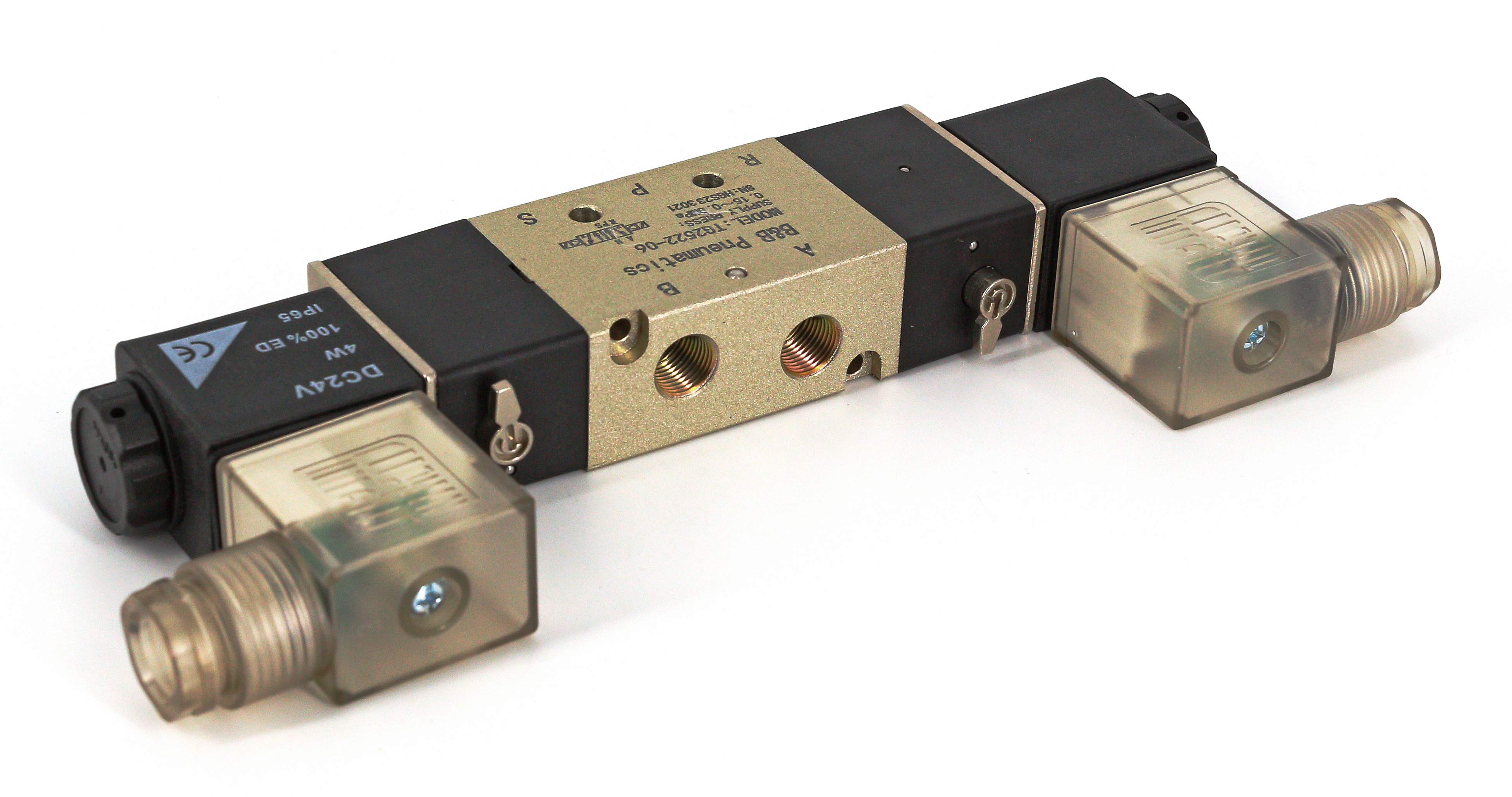

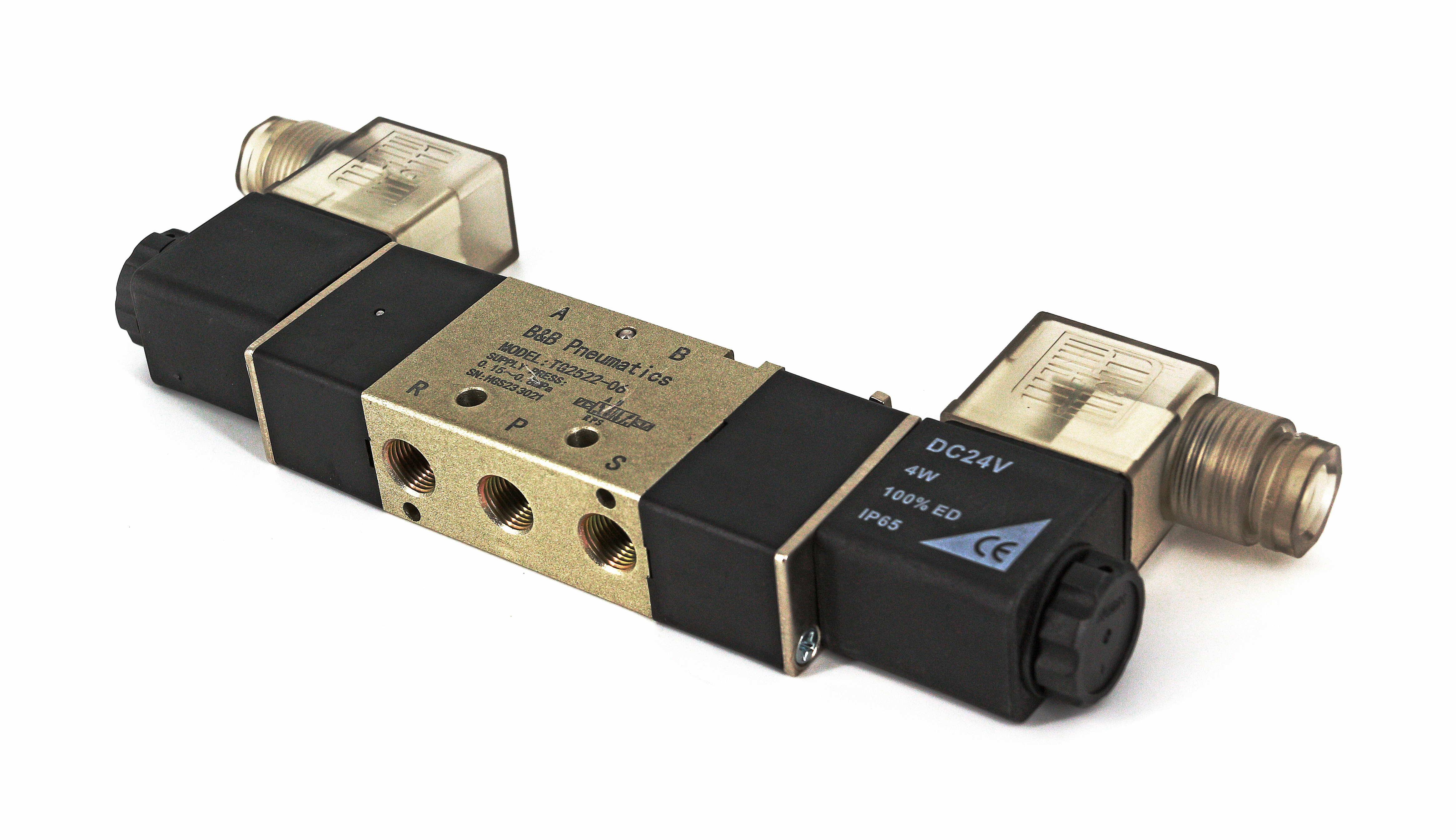

Описание TG2522-06
Функция клапана: 5/2 бистабильный • Тип управления: электрический • Напряжение катушки: без катушки • Питание пилотного каскада: внутреннее • Стандартный номинальный расход: 750л/мин • Типоразмер: 2 (22 мм) • Электрическое подключение: разъём по DIN 43650 тип B industrial (11 мм) 3-пин • Подключение: G1/8 • Материал корпуса: алюминий
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара TG2522-06 - Пневмораспределитель электр. упр., 5/2 бист., G1/8, без катуш. на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики TG2522-06
Характеристики клапанов
Функция клапана
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
5/2 бистабильный
Тип управления
электрический
Напряжение катушки
без катушки
Тип клапана
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с пилотным управлением
Питание пилотного каскада
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
внутреннее
Расходные характеристики
Стандартный номинальный расход
750
л/мин
Общие характеристики
Типоразмер
2 (22 мм)
Условный проход
- 4.5 мм
без сброса
Ручное дублирование
нажать и повернуть, с фиксацией
Электрическое подключение
разъём по DIN 43650 тип B industrial (11 мм) 3-пин
Подключение
G1/8
Вход (канал 1/P)
- G1/8
Выход (каналы 2/A, 4/B)
- G1/8
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- G1/8
Монтаж
- линейный монтаж
- сквозное отверстие
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 1.5 ÷ 8 бар
Рабочая температура
- -5 ÷ 60 °C
Монтажное положение
- любое
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий
Уплотнения
бутадиен-нитрильный каучук (NBR)
Дополнительные характеристики
Совместимость
- STNC TG размер 2,3,4
